Lou Buijs B.V. uit Volendam is al sinds 1931 een toonaangevend expert in loodgietersinstallaties. Van projectmatige woningbouw tot de grotere utiliteit: ze ontwerpen het in BIM en voeren het uit met vakmanschap. Bij Lou Buijs waren ze er al snel bij met BIM. Ze werken samen met landelijke aannemers aan mooie projecten. Wij gingen op bezoek om eens te praten over een recent project: BRISK - een woontorencombinatie in Amsterdam. Projectleider en BIM modelleur Dennie Blokker vertelt ons over de uitdagingen, het ontwerpproces en de communicatie tussen de bouwpartners.
Hoge druk

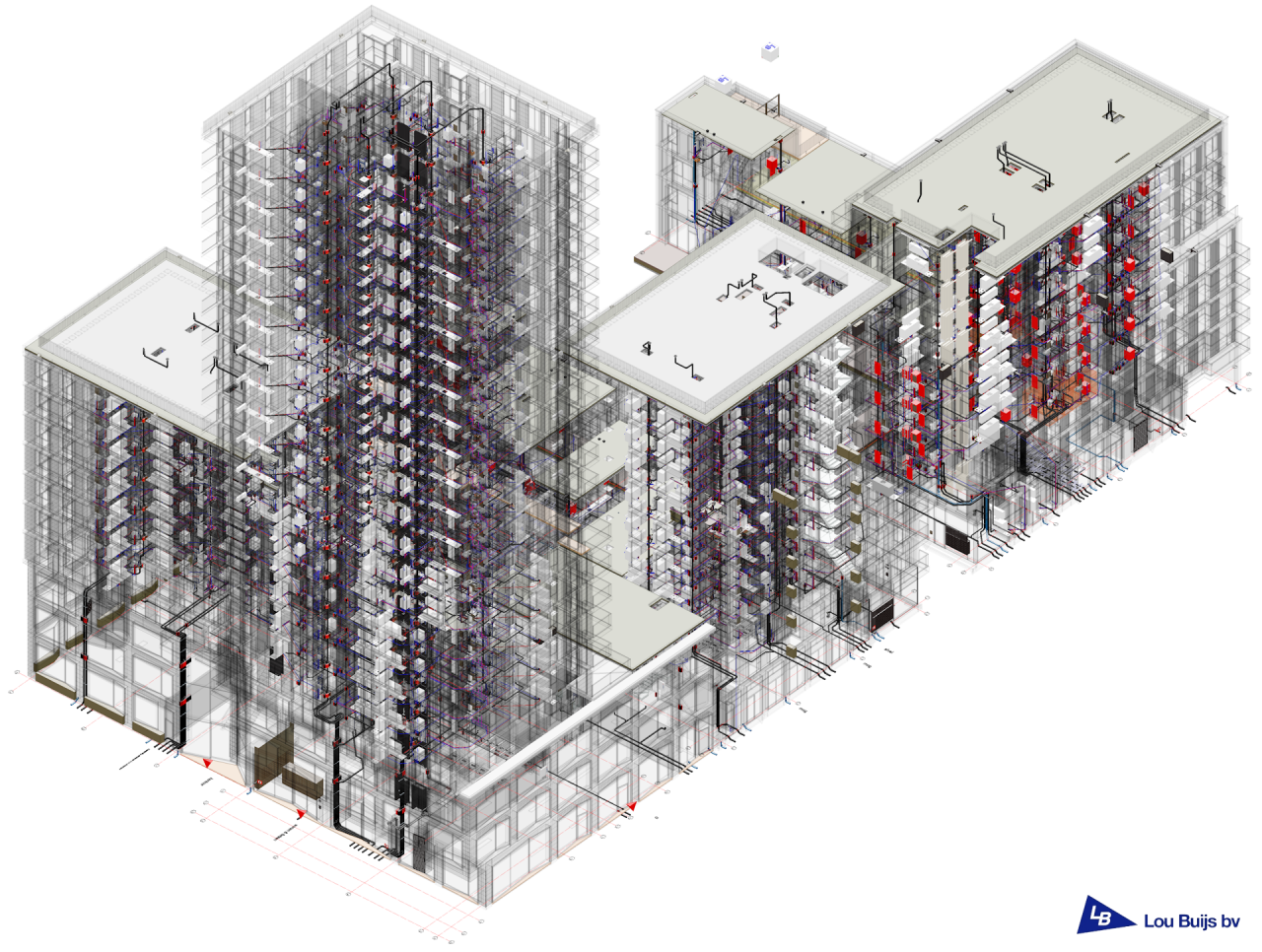

Voor BRISK is Lou Buijs ingeschakeld nadat een andere partij zich had teruggetrokken. Dat was dan ook gelijk de eerste uitdaging: er moest veel gebeuren in korte tijd. Het is een groot project, Dennie spreekt van meer dan honderd submodellen. Lou Buijs heeft alle loodgietersinstallaties ontworpen en uitgevoerd. Het project bestaat uit 5 gebouwen met een 70 meter hoge woontoren en een gemeenschappelijke kelder. Je kunt je voorstellen dat het een uitdaging was om onder deze omstandigheden alles binnen de planning rond te krijgen.
Constructieve uitdaging

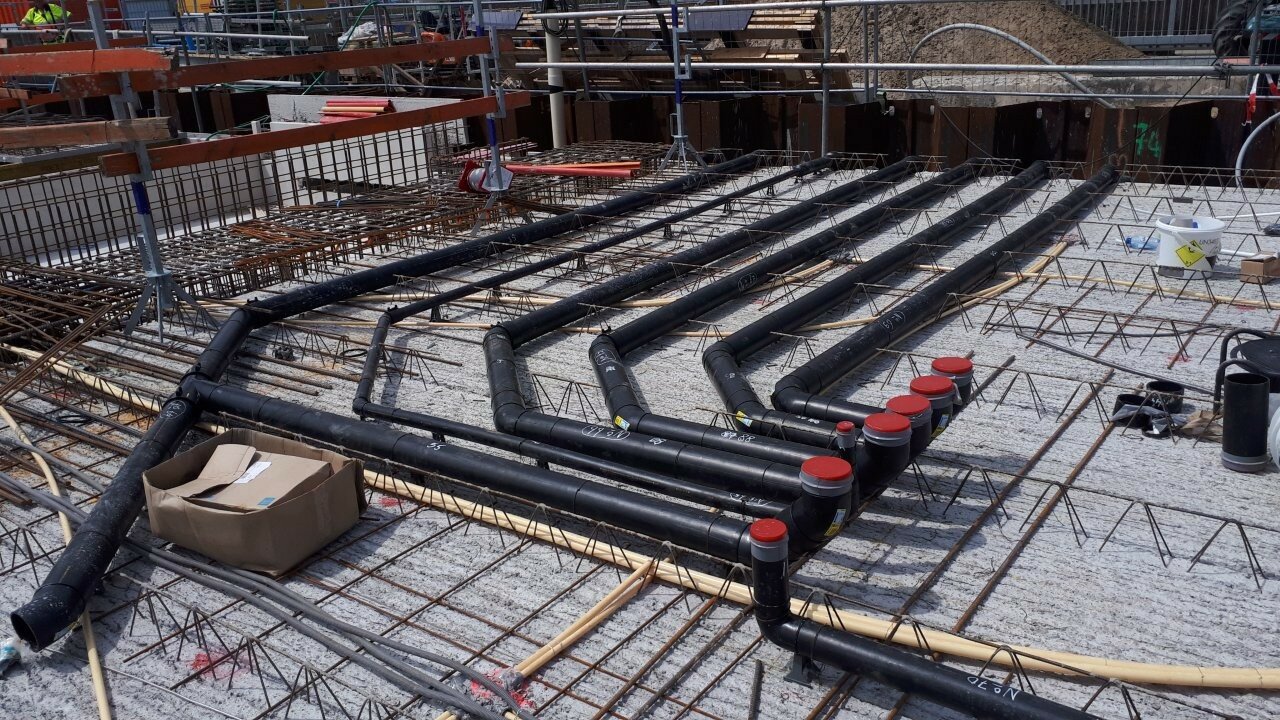

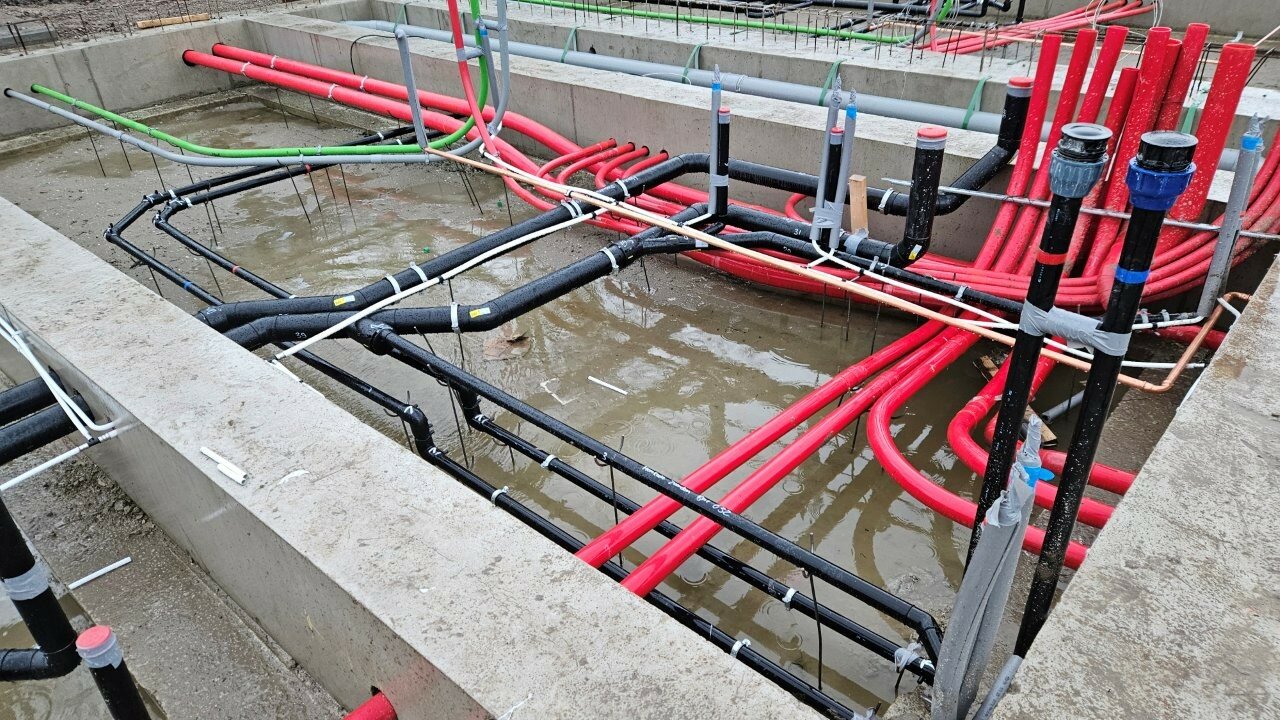

Een andere uitdaging had te maken met het feit dat de riolering in Amsterdam vrij ondiep ligt. Deze moest weggewerkt worden in het kelderdek. Het gebouw leunt echter sterk op de kolom waar de schachten tegenaan zijn gepositioneerd. Dit maakte het constructietechnisch een behoorlijke uitdaging om met de installaties door deze wand heen te gaan. Dankzij de expertise en ervaring van Lou Buijs is dit uiteindelijk stap voor stap goed gekomen.
Calculatie en IFC

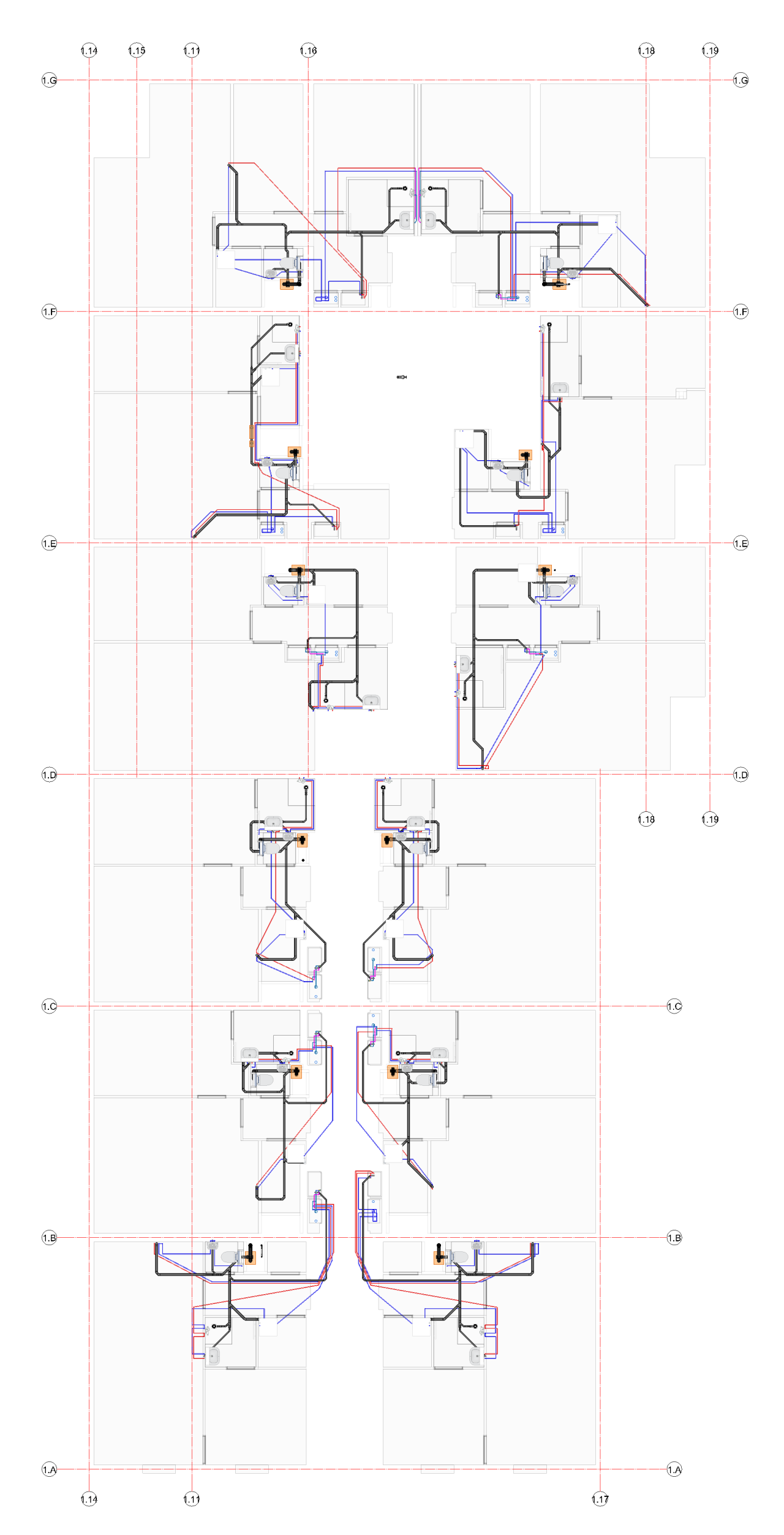

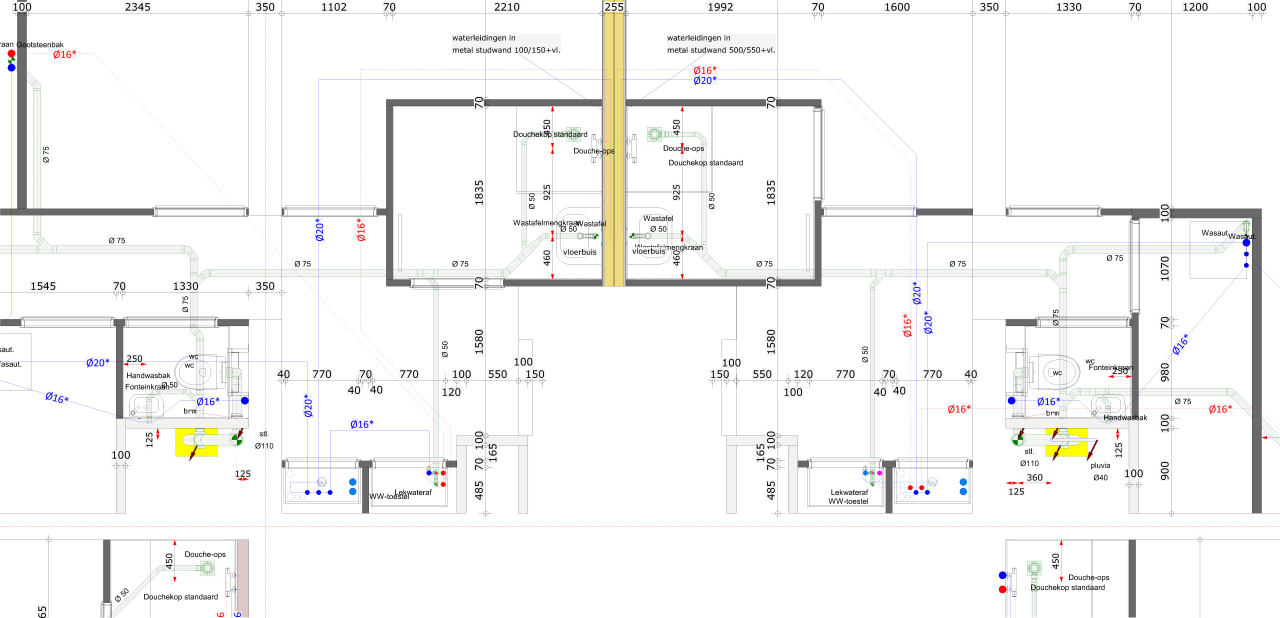

Over het ontwerpproces vertelt Dennie dat er na het verstrekken van de opdracht al snel de vraag ligt voor het indienen van de sparingsopgaven. Daarom wordt er zo snel mogelijk in Adomi op basis van het aangeleverde IFC-model gecalculeerd en in 3D ontworpen.
Stelselfunctie en samenwerking
"Bij dit soort grote projecten komt de stelselfunctie van Adomi extra goed van pas," geeft Dennie aan. Bij kleine projecten is al snel duidelijk welke diameters er worden toegepast. Maar bij dit soort projecten is de automatische dimensionering volgens de Nederlandse normen een uitkomst. Denk bijvoorbeeld aan de gelijktijdigheid: dit wordt volgens ISSO 55 berekend. Anders krijg je veel te grote diameters voor de hoofdleidingen. "Om deze berekening te optimaliseren hebben wij intensief met Arkey Systems samengewerkt," vertelt Dennie. "Dat is echt een leuke ervaring: dat er nauw wordt geluisterd en dat feedback ook terug te zien is in updates."

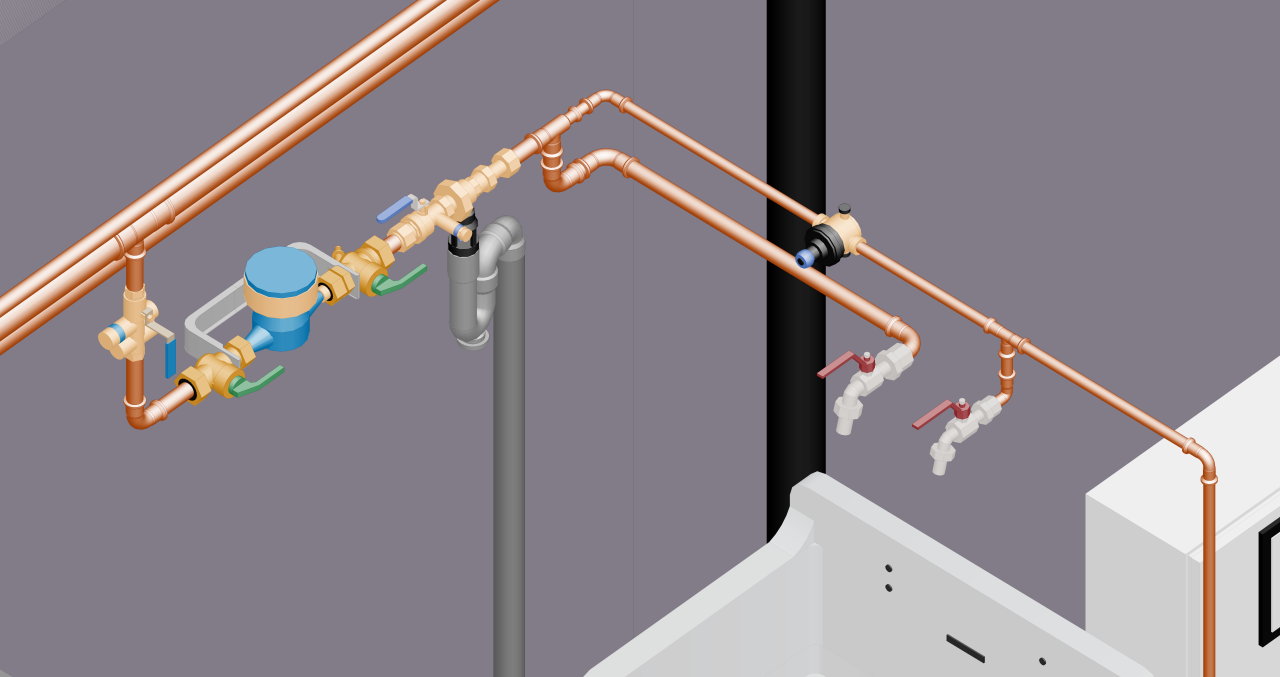

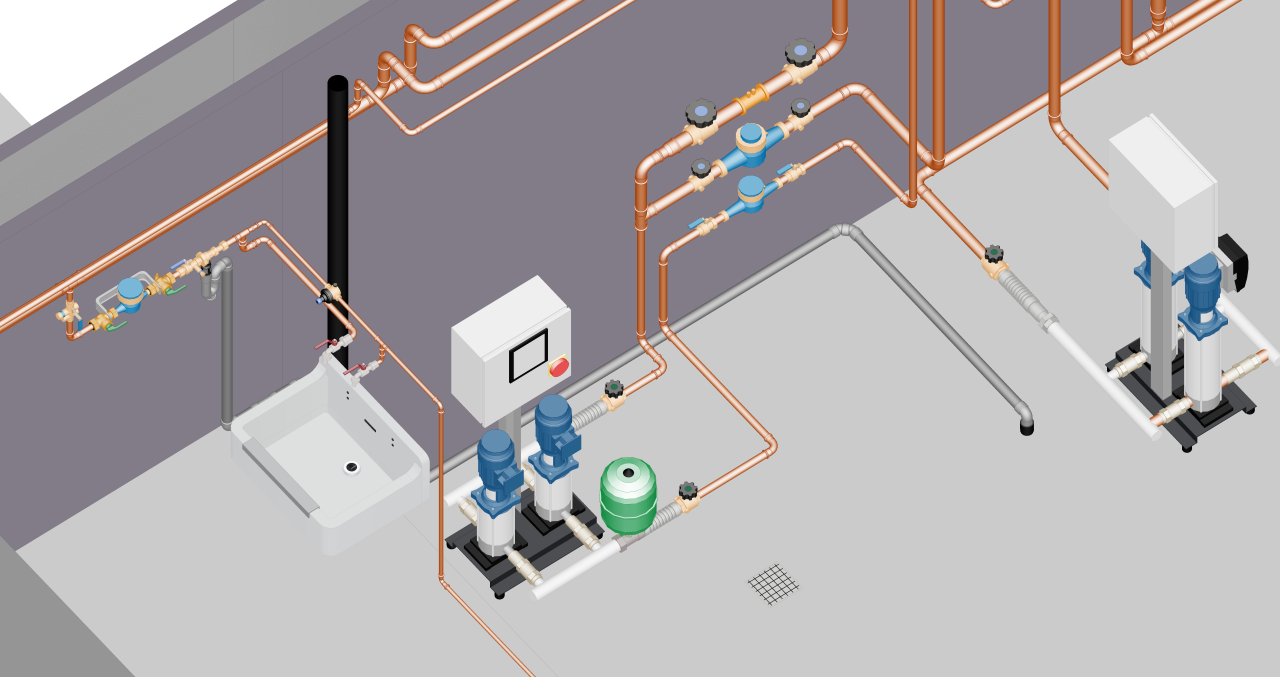

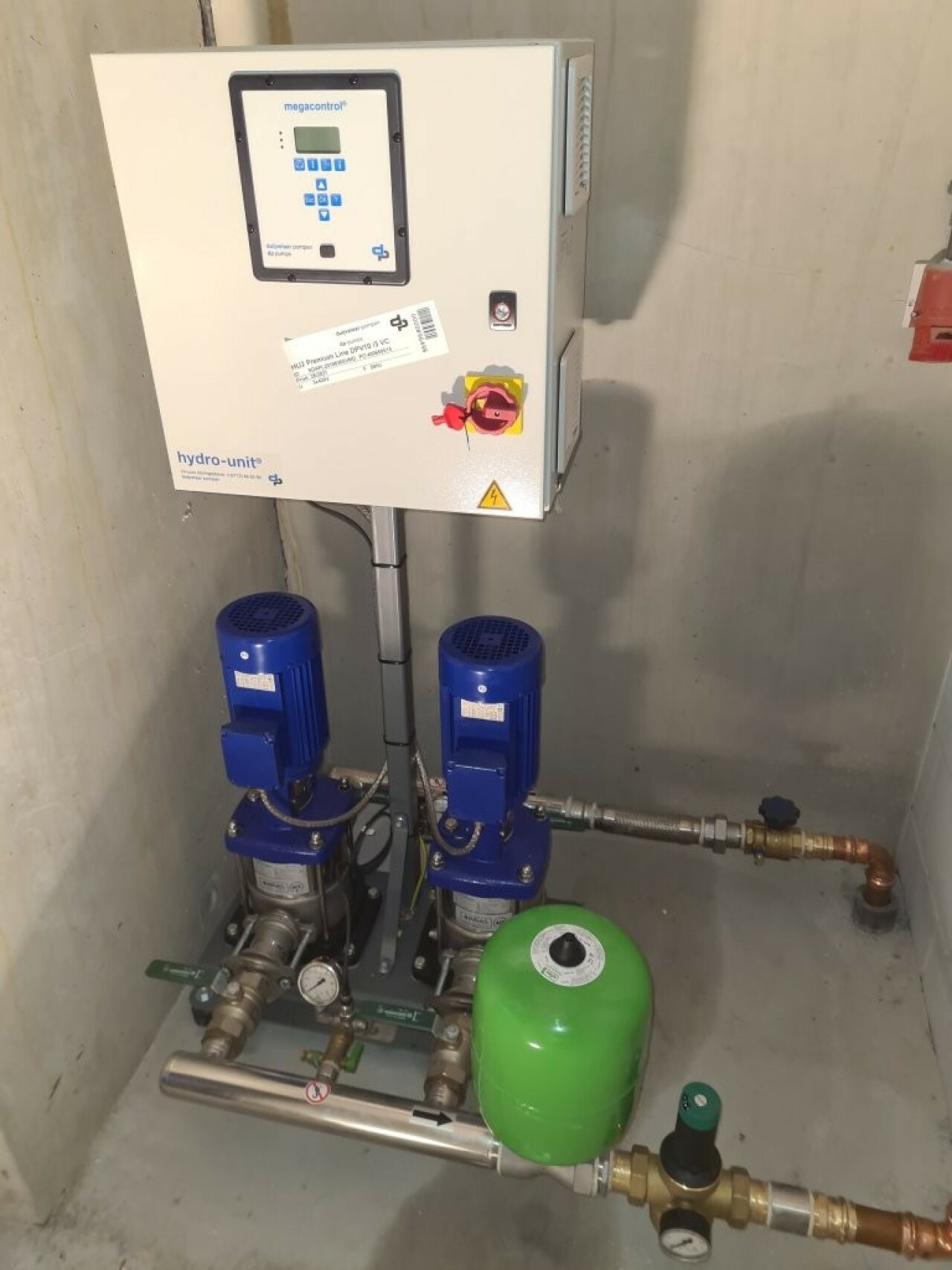

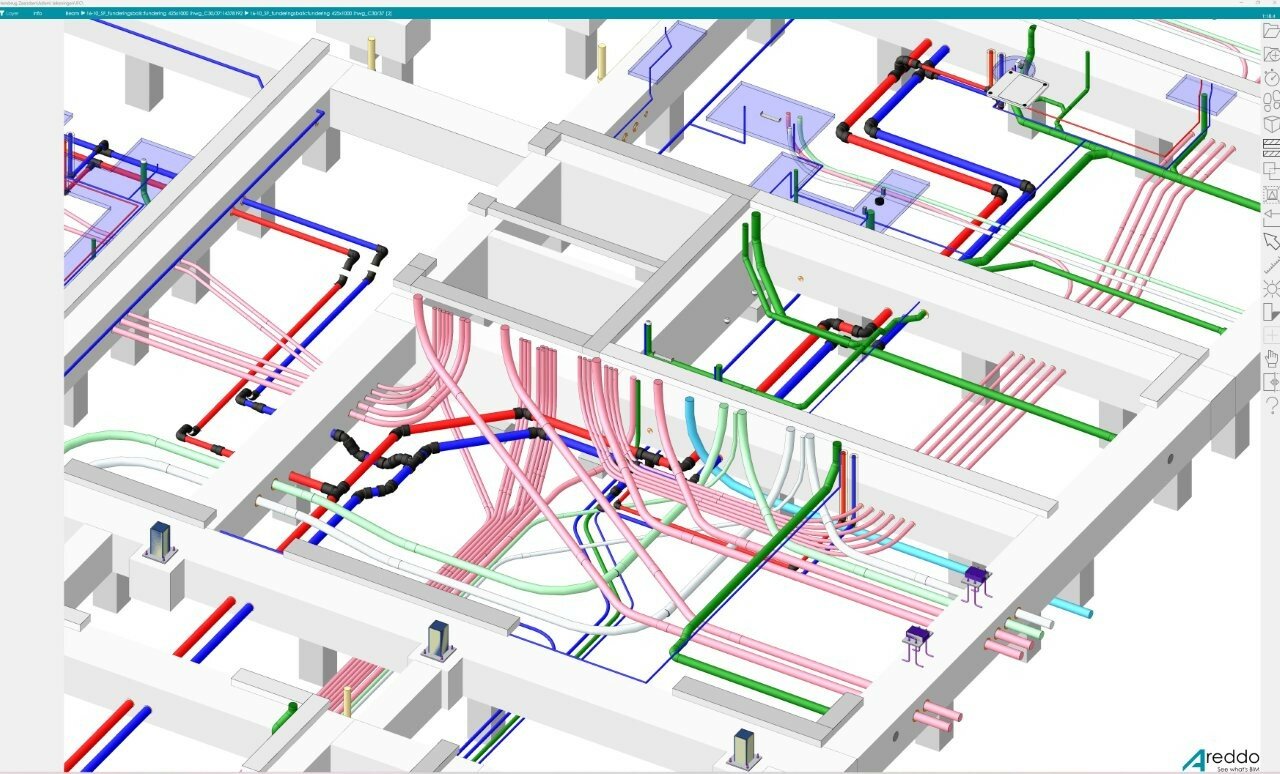

Details uit de technische ruimte
Prefab

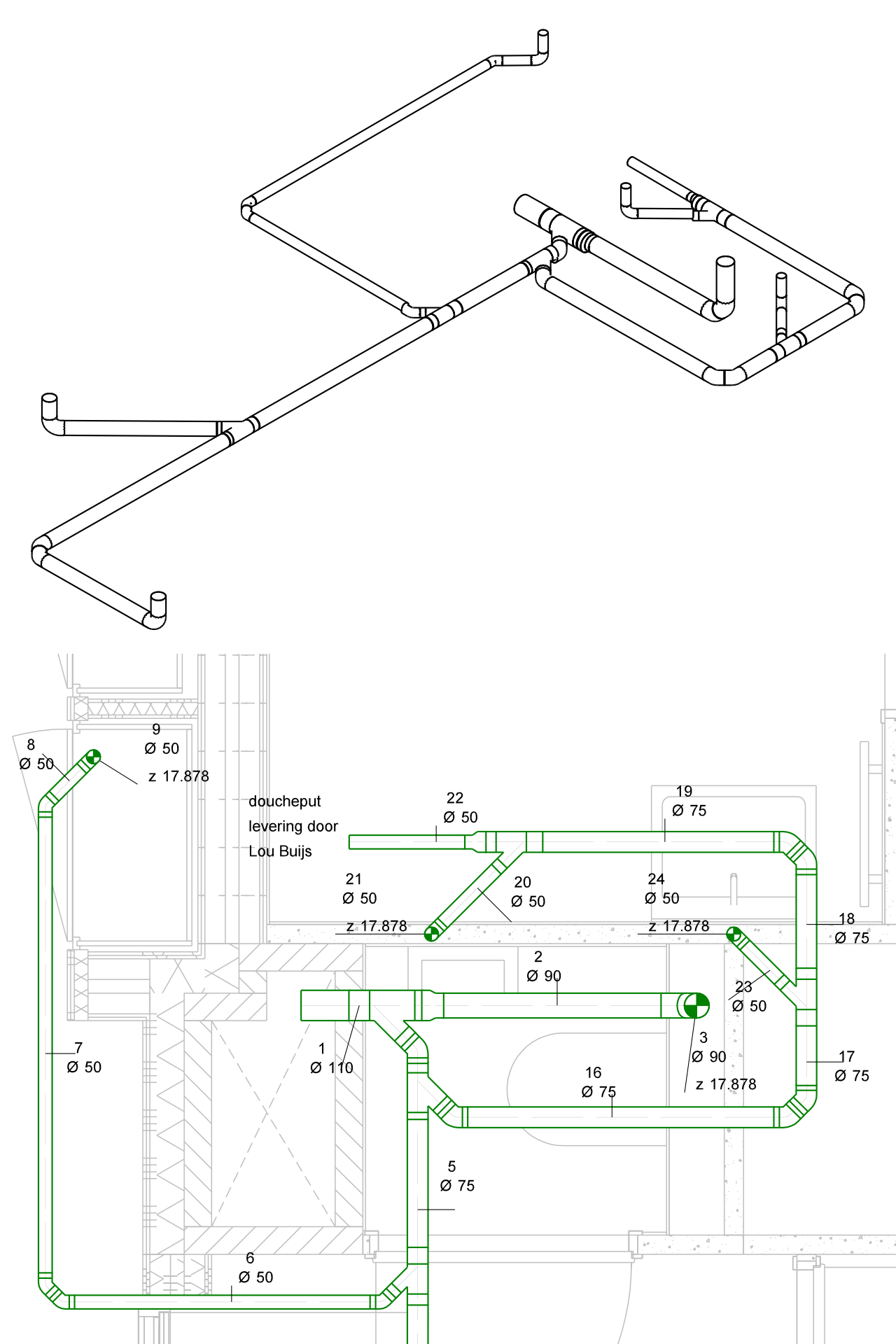

Bij BRISK is prefabricage toegepast, zoals dat binnen de werkwijze van Lou Buijs gebruikelijk is. Daarvoor is er per appartement een prefabtekening gemaakt, met behulp van de automatische prefabfunctie in Adomi. De opmaak van de tekeningen die hier uitrollen is naar wens bijgewerkt om aan te sluiten bij de partij die de prefabproductie doet.
We bedanken Lou Buijs B.V. en in het bijzonder Dennie Blokker voor de inkijk in dit mooie project. Ben jij een installateur, maar mis je nog het gemak waarmee dit project is uitgewerkt? Probeer Adomi in een proefsessie en ontdek zelf hoe het werkt!

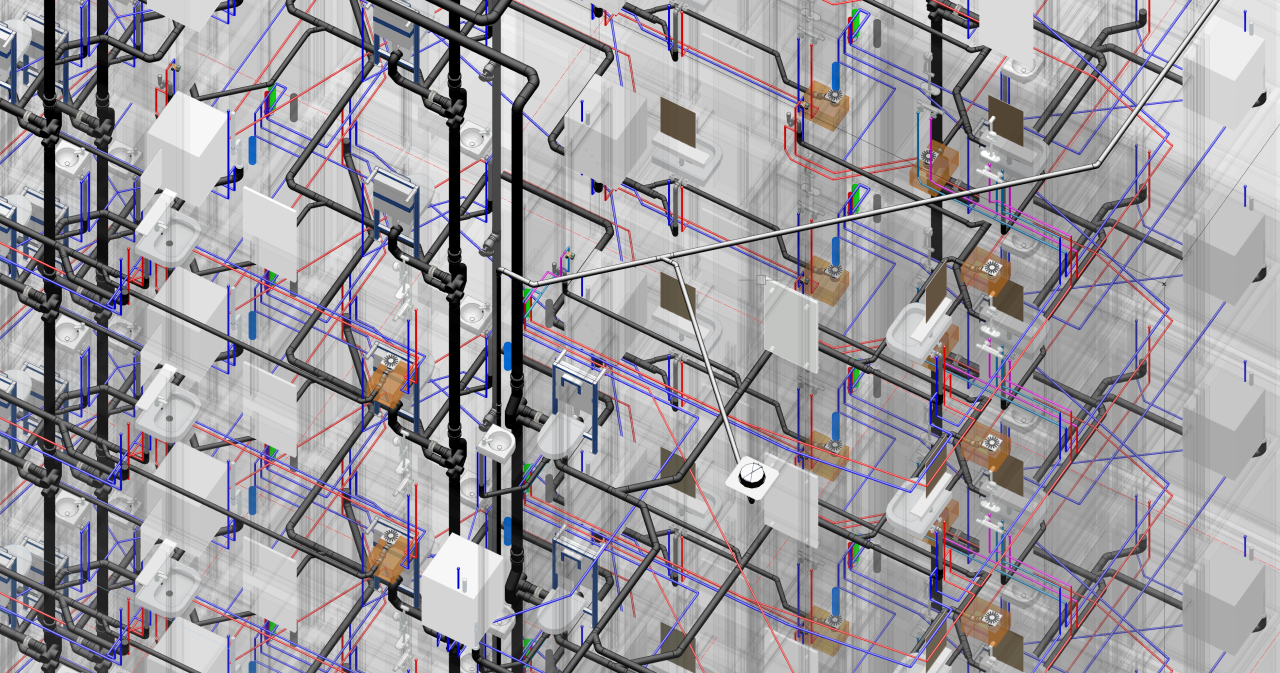

Nog meer mooie plaatjes
