Elektrotechniek

Genereer dynamische installatieschema's.

Ontwerp je elektrotechnische tekeningen met verdeelkasten, groepen en symbolen. Adomi helpt je om hier automatisch schema's bij te genereren. Aanpassingen in het ontwerp worden automatisch meegenomen in het schema.

.

Elektrotechisch ontwerp

Elektrotechnische installaties ontwerp je door eerst de plattegronden van het gebouw van de juiste symbolen te voorzien: je plaatst verbruikers en schakelaars. Deel het systeem vervolgens in met verdeelkasten, groepen en schakelgroepen, zodat je dit daarna zichtbaar kunt maken op de tekening én in het installatieschema. De groepenverklaring creëert extra overzicht. En heb je aanvullend een BIM of 3D model nodig, dan plaats je objecten als wandcontactdozen, schakelaars, lichtpunten en kabelgoten in het model.

Hoe het werkt

.

1. De onderlegger

Importeer je IFC of DWG bestand. Deze filter je eenvoudig, zodat je niet meer ziet dan nodig. Ook de kleuren zet je in één keer om in een rustige stijl, zodat je je kan focussen op de installatie.

Moet je het met een PDF doen? Of een ingescande afbeelding? Adomi helpt je om deze op schaal te zetten, zodat je toch nog verder kunt met je ontwerp.

2. Verdeelkasten en groepen

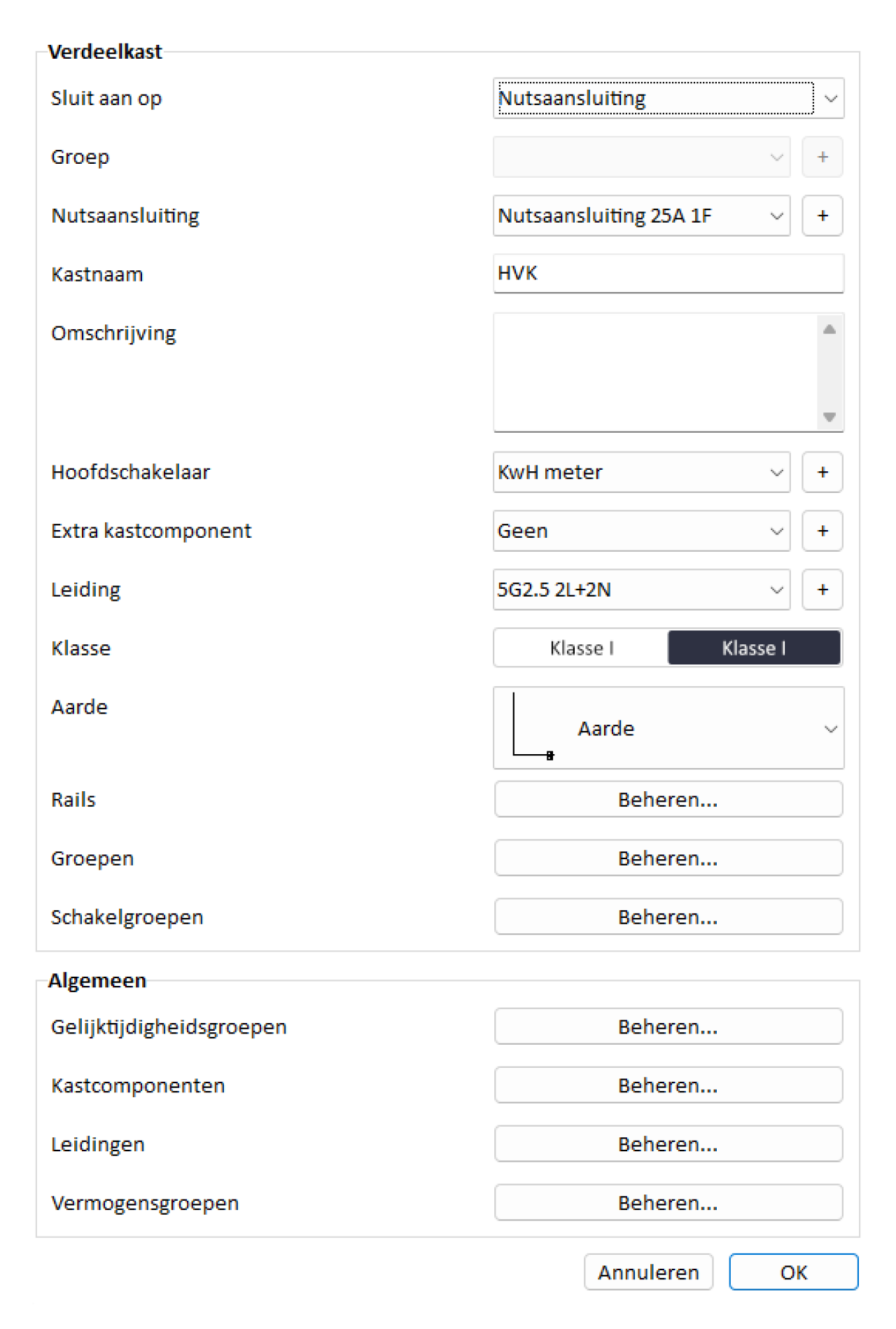

Maak en beheer je verdeelkasten door rails, groepen, schakelgroepen, vermogensgroepen en eventueel rijgklemmen in te stellen. Configuraties voor verdeelkasten zijn ook als standaard op te slaan, zodat je deze vaker in je projecten kunt toepassen.

.
.

3. Verbruikers

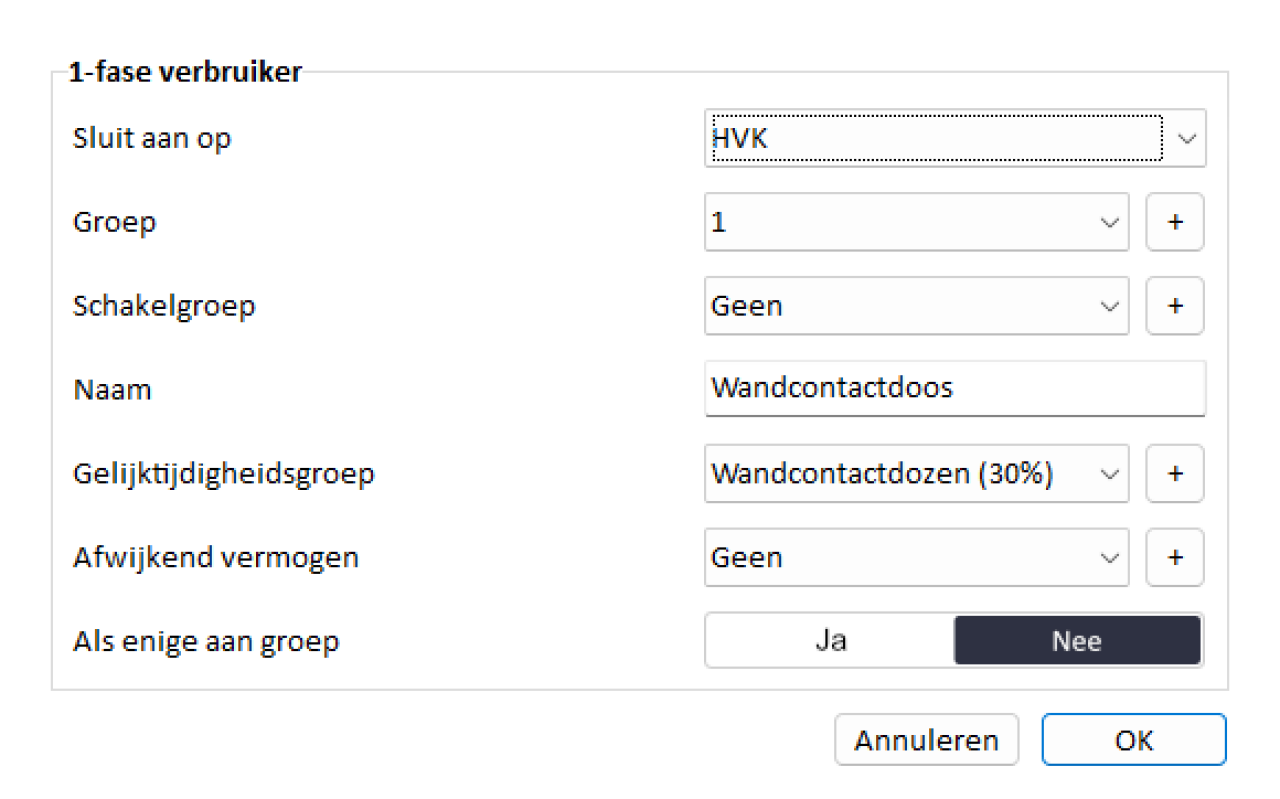

Plaats vanuit de Abico bibliotheek verbruikers met symbolen volgens de Nederlandse NEN 5152 norm. Koppel deze verbruikers vervolgens aan de gewenste (schakel)groepen en stel de gewenste eigenschappen in. Met één druk op de knop voeg je de toegewezen informatie aan je installatietekening toe.

4. Schema en groepenverklaring

Genereer met één klik een volledig installatieschema en een groepenverklaring voor elke verdeelkast. Pas je systeem gerust nog aan: het schema en de groepenverklaring worden direct en automatisch bijgewerkt.

.

Werk met echte producten

Heb je een 3D model van je installatie nodig? Met Adomi combineer je dat eenvoudig met je 2D tekenwerk. Plaats de producten die je echt gebruikt direct vanuit de bibliotheek in je ontwerp. Wij zorgen ervoor dat de producten van de leveranciers waar jij mee werkt voor je klaarstaan. Zo werk je volledig BIM, klopt je maatvoering, en genereer je met één druk op de knop je materiaallijst.

.

Wij staan voor je klaar

Misschien herken je dit wel. Je loopt tegen een probleem aan en je hebt hulp nodig. Maar je moet eerst een ticket aanmaken en als je geluk hebt, word je later die week teruggebeld.

Dat doen wij net even anders.

Onze productspecialisten leren jou kennen tijdens je eerste training en helpen je snel met je vragen.

In welke formaten kan ik uitwisselen?

Uiteraard kan je met Adomi de bekende formaten zoals IFC en DWG importeren én exporteren. Daarnaast kan je ook pointclouds importeren en OBJ bestanden exporteren voor renders. Je IFC BIM exports worden automatisch verrijkt met de product- en materiaalinformatie uit de BIM bibliotheek.

Hoeveel vrijheid heb ik om aanpassingen te doen?

Voor de meeste installateurs zijn de meegeleverde componenten een uitkomst om snel aan de slag te kunnen. Maar je kunt ook je eigen componenten, symbolen maken en schema's tekenen.

Kan ik makkelijk templates maken?

Ja. Je kunt veelgebruikte instellingen en indelingen voor verdeelkasten en groepen opslaan in een template. Deze kun je gebruiken bij elk nieuw project.

Verzorgen jullie ook de training?

Ja. Je volgt bij ons een training voor de modules die jij in gebruik neemt. In een paar dagdelen kun je aan de slag met je eerste projecten. Als je na de training nog ergens tegenaan loopt, staan onze productspecialisten klaar om je te helpen via telefoon of mail.

Kan ik ook andere installaties ontwerpen in Adomi?

Met Adomi kun je naast je E-techniek ook je W-techniek ontwerpen. Lees meer over Adomi voor de installatietechniek

Meer weten?

Heb je een vraag? Of wil je Adomi even zien? Onze productspecialisten helpen je graag!

Bel ons op 030 634 6500 of vul het formulier in.
